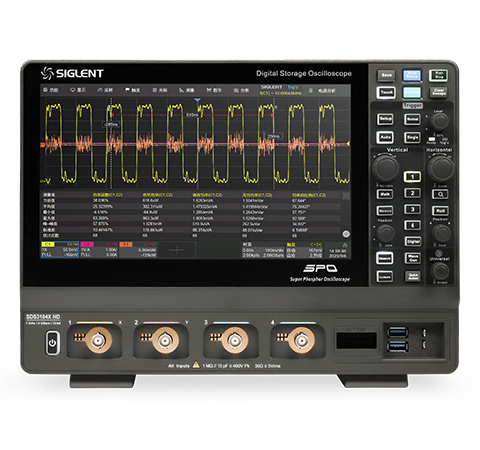

SDS3000X HD 高分辨率数字示波器
主要特性
- 带宽：1 GHz、500 MHz、350 MHz
- 存储深度： 最高 400 Mpts/ch
- 垂直分辨率：12-bit
- 实时采样率： 最高 4 GSa/s
- 波形捕获率：最高 890,000 wfm/s
- 低本底噪声：全带宽下低至 125 μVrms
×
12-bit ADC，波形细节清晰可见
SDS3000X HD系列示波器全系采用12-bit高分辨率ADC，量化等级高达4096级，高分辨率模式下（ERES）可将分辨率提升至16-bit，配合垂直&水平放大功能，助力用户更完整清晰地观测到波形的细节。比如在LLC半桥式变换电路分析时，需要通过波形观察上管和下管的驱动信号之间存在的死区时间，12-bit示波器还原后的波形细节远比8-bit示波器要更清晰。
12-bit ADC，波形细节清晰可见
SDS3000X HD系列示波器全系采用12-bit高分辨率ADC，量化等级高达4096级，高分辨率模式下（ERES）可将分辨率提升至16-bit，配合垂直&水平放大功能，助力用户更完整清晰地观测到波形的细节。比如在LLC半桥式变换电路分析时，需要通过波形观察上管和下管的驱动信号之间存在的死区时间，12-bit示波器还原后的波形细节远比8-bit示波器要更清晰。
ENOB——真实有效的ADC位数
当高速ADC进行数据采集时，由于噪声和失真的影响，实际ADC的信噪失真比达不到其标称位数应达到的理想性能。一般情况下，示波器带宽越高，其内部噪声就越高。因为高频噪声会进入高带宽示波器内。由于ADC仅为示波器系统的一部分，不能独立使用，因此整个示波器系统的ENOB指标会更有意义。SDS3000X HD高达8.3～8.6-bit，时间误差、频率杂散都比较小，同时宽带噪声也比较低，能够有效保证测量的精准度。
>
>
ENOB——真实有效的ADC位数
当高速ADC进行数据采集时，由于噪声和失真的影响，实际ADC的信噪失真比达不到其标称位数应达到的理想性能。一般情况下，示波器带宽越高，其内部噪声就越高。因为高频噪声会进入高带宽示波器内。由于ADC仅为示波器系统的一部分，不能独立使用，因此整个示波器系统的ENOB指标会更有意义。SDS3000X HD高达8.3～8.6-bit，时间误差、频率杂散都比较小，同时宽带噪声也比较低，能够有效保证测量的精准度。
丰富的触发功能
SDS3000X HD系列示波器提供丰富的触发类型，含边沿、间隔、超时、视频、串行总线、区域触发等，其中，区域触发不同于传统触发，它可应用于参数特征尚不明确的偶发信号，仅需使用鼠标或者触摸创建并定义区域即可完成信号的捕捉。总线触发支持 I2C、SPI、CAN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT等多种总线，提供嵌入式、汽车、计算机等串行总线的测试解决方案。
>
丰富的触发功能
SDS3000X HD系列示波器提供丰富的触发类型，含边沿、间隔、超时、视频、串行总线、区域触发等，其中，区域触发不同于传统触发，它可应用于参数特征尚不明确的偶发信号，仅需使用鼠标或者触摸创建并定义区域即可完成信号的捕捉。总线触发支持 I2C、SPI、CAN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT等多种总线，提供嵌入式、汽车、计算机等串行总线的测试解决方案。
>
模板测试，高效评估信号质量
模板测试功能主要用于信号质量的评估，能够长时间监控波形的故障率，并根据故障波形定位原因。有两种规则设置方式，一是通过在示波器中绘制多边形模板创建规则，二是根据“完美波形”设置水平和垂直数值创建规则，而后示波器对波形进行实时测试，可统计在规定的测试条件内测试的次数、失败的次数、失败率等，还能够设置“存储失败帧”，失败波形可通过历史模式进行查看。
>
>
模板测试，高效评估信号质量
模板测试功能主要用于信号质量的评估，能够长时间监控波形的故障率，并根据故障波形定位原因。有两种规则设置方式，一是通过在示波器中绘制多边形模板创建规则，二是根据“完美波形”设置水平和垂直数值创建规则，而后示波器对波形进行实时测试，可统计在规定的测试条件内测试的次数、失败的次数、失败率等，还能够设置“存储失败帧”，失败波形可通过历史模式进行查看。
电源分析，快速得到电源参数
SDS3000X HD可选配电源分析功能，再搭配鼎阳的电压探头（如DPB5000系列）、电流探头（CP6000系列），可以快速、准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、MSO管安全作业区(SOA)等12项参数，如通过将开关损耗降至最低提高电源效率、通过统计功率器件在所有工况下瞬时参数超出安全工作区的概率评估器件工作稳定性、通过对输入电流进行谐波分析，观察是否存在异常谐波影响电能质量等等，可以提高电源开发人员的工作效率。
>
电源分析，快速得到电源参数
SDS3000X HD可选配电源分析功能，再搭配鼎阳的电压探头（如DPB5000系列）、电流探头（CP6000系列），可以快速、准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、MSO管安全作业区(SOA)等12项参数，如通过将开关损耗降至最低提高电源效率、通过统计功率器件在所有工况下瞬时参数超出安全工作区的概率评估器件工作稳定性、通过对输入电流进行谐波分析，观察是否存在异常谐波影响电能质量等等，可以提高电源开发人员的工作效率。
>
50MHz函数发生器
SDS3000X HD可直接通过USB接口与USB函数发生器SAG1021I相连，SAG1021I具备125MSa/s采样率和14-bit分辨率，提供了高达50MHz的预定义波形输出，包括正弦波、方波、三角波、脉冲波、噪声、直流以及 45 种内建任意波，用户也可通过 EasyWave 上位机软件编辑任意波形。借助SAG1021I即插即用特性，用户能够轻松快捷地对测试进行设置，可广泛应用于各种科学实验和工业控制领域。
>
>
50MHz函数发生器
SDS3000X HD可直接通过USB接口与USB函数发生器SAG1021I相连，SAG1021I具备125MSa/s采样率和14-bit分辨率，提供了高达50MHz的预定义波形输出，包括正弦波、方波、三角波、脉冲波、噪声、直流以及 45 种内建任意波，用户也可通过 EasyWave 上位机软件编辑任意波形。借助SAG1021I即插即用特性，用户能够轻松快捷地对测试进行设置，可广泛应用于各种科学实验和工业控制领域。
规格参数
| 带宽 | 1 GHz、500 MHz、350 MHz |
| 实时采样率 | 4 GSa/s (单通道/双通道模式), 2 GSa/s (四通道模式) |
| 通道数 | 4 + EXT |
| 存储深度 | 400 Mpts/ch (单通道模式), 200 Mpts/ch (双通道模式), 100 Mpts/ch (四通道模式) |
| 波形捕获率 | 正常模式：最高200,000 wfm/s; Sequence模式：最高890,000 wfm/s |
| 接口 | USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Device, 10M/100M/1000M LAN, 外触发输入, 辅助输出 (TRIG OUT, PASS/FAIL) |
| 测量 | 超过50种参数测量，并支持直方图、趋势图和轨迹图统计 |
| 数字通道 | 16 路，1 GSa/s采样率, 100 Mpts/ch存储深度 |
| 屏幕 | 10.1 英寸电容式触摸显示屏, 分辨率1024*600 |
| 触发类型 | 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边沿、第N边沿、延迟、建立/保持时间、串行触发 |
| 数学运算 | 4路 4M点FFT频谱分析；加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、等价、取反、对数、指数、插值、最大保持、最小保持、数字滤波等时域运算；支持公式编辑器实现复杂的嵌套运算 |
| 串行触发和解码 | 标配：I2C, SPI, UART, CAN, LIN 选配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (仅解码), ARINC429 (仅解码) |
| 数据分析和数据处理工具 | 搜索、导航、历史、模板测试、数字万用表、波特图、电源分析 (选配)、波形直方图、计数器 |
| 信号发生器（选配） | 外置单通道, 最高输出频率50 MHz, 采样率125 MSa/s, 波形长度16 kpts |
| 探头 | 500MHz无源探头, 每通道1套 |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率
价格
SDS3104X HD
1 GHz
4 + EXT
4 GSa/s
890,000 wfm/s
400 Mpts/ch
12-bit
¥45,980
SDS3054X HD
500 MHz
4 + EXT
4 GSa/s
890,000 wfm/s
400 Mpts/ch
12-bit
¥35,880
SDS3034X HD
350 MHz
4 + EXT
4 GSa/s
890,000 wfm/s
400 Mpts/ch
12-bit
¥29,880
